Установка индикатора включенной передачи во многих дорожных ситуациях полезна как начинающим мотоциклистам, так и опытным байкерам.
Информация о том, какая передача включена, бывает иногда весьма полезной. Например, после резкого торможения у красного сигнала светофора с выжатым сцеплением достаточно посмотреть на индикатор передачи для мотоцикла, чтобы понять, какая передача была включена, затем переключиться на первую и снова продолжить движение. Дооборудование байка этим весьма полезным приспособлением – процесс довольно простой. Выбор представленных на рынке изделий весьма разнообразен (как по цене, так по способу подключения и установки на мотоцикл).
Для мотоциклов, оборудованных диагностическим разъемом

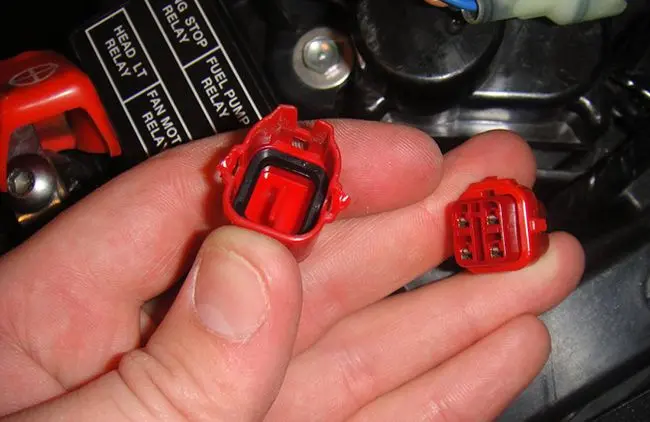

Многие современные мотоциклы с инжекторным двигателем (Suzuki, Kawasaki, Honda, Yamaha и другие) оборудованы специальным цифровым диагностическим гнездом. Обычно он расположен под водительским сиденьем.
Для владельцев таких моделей мотоциклов разработаны индикаторы включенной передачи, предназначенные для подключения к диагностическому разъему. Изделие представляет собой 7-ми сегментный светодиодный водонепроницаемый дисплей с вмонтированным проводом, на другом конце которого находится вилка для подключения к разъему.
Монтаж устройства:

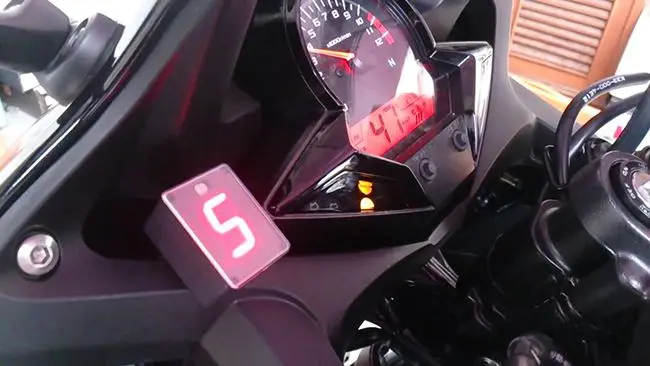

- крепим индикатор в удобном для обзора месте (обычно, с помощью двухстороннего скотча, идущего в комплекте);
- прокладываем провод до диагностического разъема;
- снимаем защитную заглушку и подключаем в разъем штекер указателя передачи;
- крепим проложенный провод с помощью пластиковых хомутов.
Проводим настройку индикатора включенной передачи на мотоцикле:
- Устанавливаем мотоцикл на подкат.
- Включаем зажигание: на дисплее отобразится обратный отсчет от 6 до 1, затем загорится латинская буква «L», соответствующая режиму обучения.
- Заводим двигатель, экран начнет моргать быстрее.
- Когда на экране появится мигающая цифра «1», включаем первую скорость и отпускаем сцепление.
- Когда на дисплее появится латинская буква «n», переключаем на вторую передачу.
- Появится моргающая цифра «2», затем «n», и так далее до шестой скорости.
- На последней передаче ждем, когда на дисплее появится «o», что является сигналом об окончании настройки.
Все произведенные настройки записываются в энергонезависимую память устройства. Если вы, например, заглушили двигатель на третьей передаче, то при включении зажигания на дисплее загорится цифра «3».
Внимание! Диагностические разъемы различных марок мотоциклов отличаются размерами и распайкой контактов. Перед приобретением необходимо внимательно ознакомиться с инструкцией, чтобы удостовериться в том, что данное конкретное изделие подойдет к вашему мотоциклу. Еще лучше перед оформлением заказа сообщить поставщику марку мотоцикла и год его изготовления.

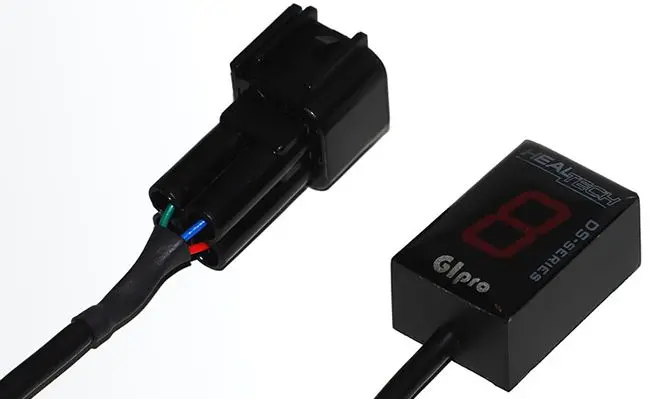

Модель «GiPro-DS» от известного венгерского производителя Healtech Electronics стоит сейчас 7050÷7100 рублей. Аналоги от китайских поставщиков «Vehtrkacntol», «Alconstar» или «Gfyship» в зависимости от модели мотоцикла стоят от 2100 до 3500 рублей.
Универсальные приспособления для отображения включенной передачи
Практически все марки мотоциклов и мопедов оборудованы датчиком и индикатором включения нейтральной скорости. В комплект универсального индикатора передач для мотоцикла входят:
- светодиодный дисплей;
- два датчика Холла;
- магнит;
- комплект монтажных проводов и крепежных хомутов.
Установка довольно проста и зависит только от конструктивных особенностей рычага переключения передач:
- Фиксируем индикатор в удобном и хорошо просматриваемом месте.

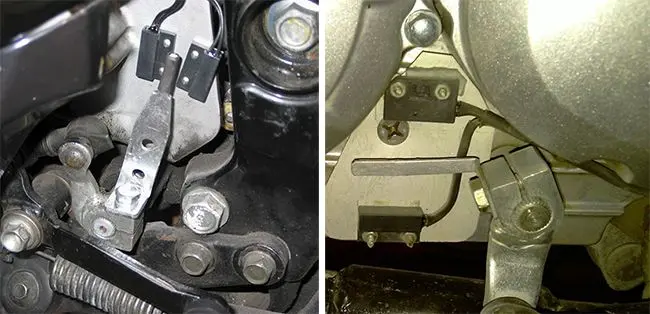

- Датчики крепим на неподвижной части мотоцикла напротив крайних положений лапки переключения передач, либо напротив крайних положений рычага тяги.
- Магнит приклеиваем на самой лапке с внутренней стороны, либо на дополнительном самодельном кронштейне, установленном на оси тяги.

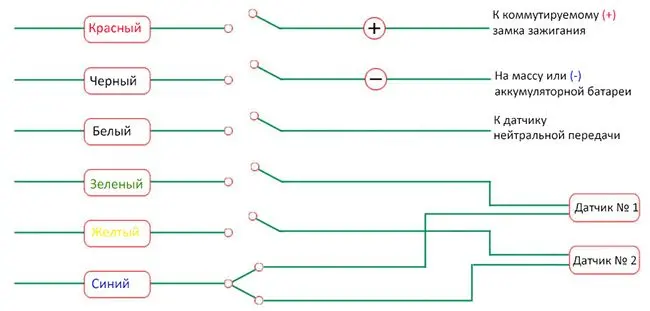

- Соединяем провода в соответствии с электрической схемой.
Устройство считывает сигналы от датчика «нейтрали» и от сенсоров в момент приближения к ним магнита, и выводит показания на дисплей в виде цифр, соответствующих включенной скорости.
Такие приспособления от китайских производителей «Ysmotogo», «Keoghs», «Auto-Partner» или «Savage» стоят сейчас от 1100 до 2100 рублей.
Устройства с подключением к спидометру и тахометру
Для мотоциклов, оборудованных штатными электронными спидометром и тахометром, выпускают индикаторы с подключением к этим приборам.
Популярная модель «GiPro-X» от Healtech Electronics поставляется в комплекте с проводами и разъемами (под конкретную марку мотоцикла). Ее подключают к тахометру и датчику скорости. Изделие считывает сигналы с этих электронных приборов и отображает включенную в данный момент передачу на маленьком цифровом дисплее. На сегодняшний день стоимость составляет 6250÷6300 рублей.

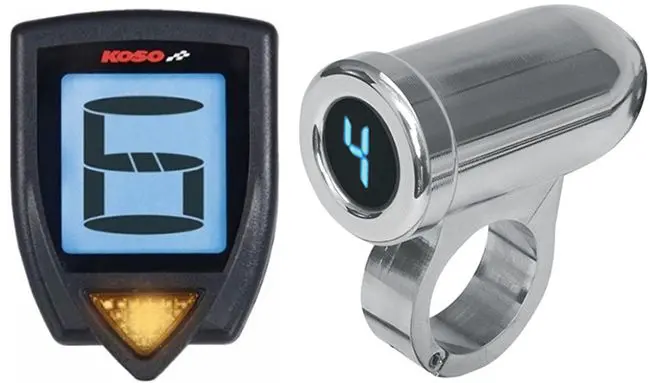

Аналогичное устройство от «Koso» с довольно большим экраном и индикатором перехода на следующую передачу стоит 7900÷8100 рублей. Универсальная модель «PRG-1000» от американской фирмы «Dakota» с креплением индикатора к вилке руля и комплектом проводов обойдется уже в 14000÷15000 рублей.
