Аккумулятор мобильного гаджета (например, навигатора или смартфона) может разрядиться в самый неподходящий момент. Осуществить его своевременную подзарядку позволит установка на мотоцикл зарядного устройства USB.
Мотоциклисту, как любому другому пользователю многочисленных гаджетов (мобильных телефонов, GPS-навигаторов, планшетов и так далее), приходится подзаряжать используемые устройства. Заранее предугадать, когда аккумулятор разрядится довольно сложно (как правило, это происходит в самый неподходящий момент). USB зарядка для мотоцикла, представляющая собой небольшой, удобный и простой (в установке) электронный прибор, позволяет поддерживать аккумуляторную батарею любого мобильного устройства в рабочем состоянии.
Разновидности
В настоящее время для любителей «железных двухколесных коней» предлагают широкий выбор зарядных устройств с USB розеткой:
- для установки в штатное гнездо прикуривателя;
- с крепежным хомутом для фиксации на вилке руля;
- для врезки в пластиковую обшивку или приборную панель;
- с возможностью скрытого монтажа в наиболее удобном для владельца месте.
По функциональным возможностям:
- с одной или двумя USB розетками;
- с выключателем или без;
- со встроенным вольтметром;
- со светодиодным индикатором включения процесса зарядки;
- изделия «2 в 1» или «3 в 1» (зарядное устройство + вольтметр + прикуриватель).
И естественно, для тех, кто любит и умеет делать полезные приспособления своими руками, не составит большого труда изготовить зарядное устройство самостоятельно.

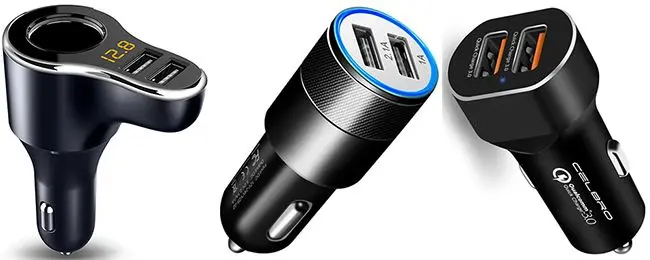

Для мотоциклов оборудованных гнездом «прикуривателя»
Для владельцев мотоциклов, оборудованных штатным гнездом для прикуривателя наиболее просто и рационально приобрести готовое приспособление, специально предназначенное для установки в это гнездо. Выбор таких зарядных устройств от многочисленных китайских производителей («Powstro», «Celbro» или «Raxfly») весьма разнообразен. Цена на сегодняшний день находится в диапазоне от 200 до 350 рублей. Основным критерием при выборе зарядного устройства, устанавливаемого в штатный прикуриватель мотоцикла, являются его размеры. Приспособление должно без помех устанавливаться и выниматься из гнезда. Несомненным преимуществом таких изделий является простота установки (нет необходимости протаскивать дополнительные провода, подключаться к электрической схеме мотоцикла и устанавливать дополнительный выключатель, так как питание на гнездо прикуривателя подается только при включении зажигания) и эксплуатации.
Универсальные устройства для любых типов мотоциклов

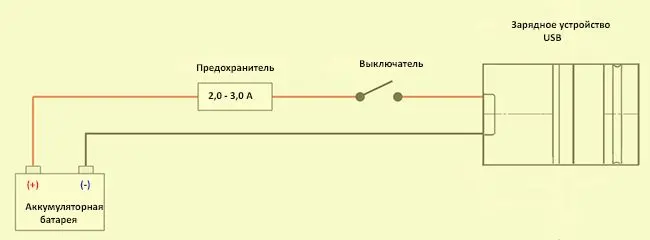

Владельцы байков, которые не оснащены гнездом для прикуривателя, могут приобрести и самостоятельно установить зарядное устройство на мотоцикл. Схема подключения достаточно проста (при этом изменять штатную электропроводку не придется):

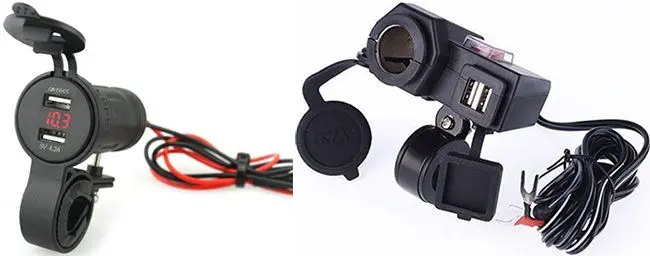

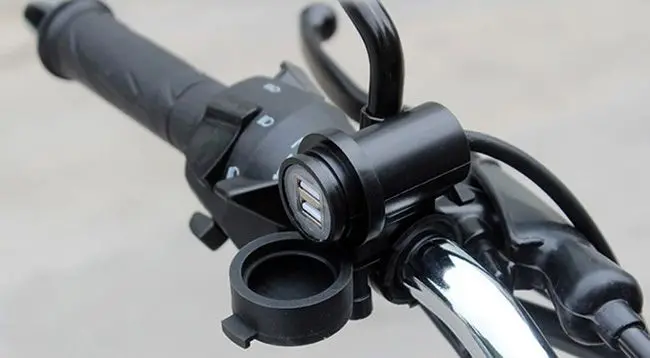

По способу крепления такие USB зарядки для мотоциклов выпускают в нескольких вариантах. Простой и удобный способ – монтаж зарядного устройства на вилку руля (например, рядом с уже установленным держателем смартфона или навигатора). Алгоритм монтажа:
- фиксируем приспособление в удобном месте на вилке руля;
- прокладываем провода (вдоль штатной проводки) до аккумуляторного отсека;
- подсоединяем провода к клеммам аккумулятора;
- крепим проложенные провода с помощью пластиковых хомутов.
Такие приспособления от «Cimiva», «Careslong» или «Feelwind» на сегодняшний день стоят от 400 до 700 рублей.

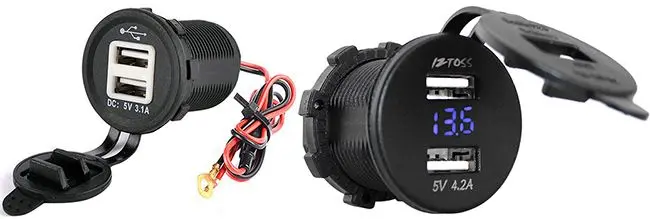

Тем же, кому не жалко просверлить отверстие в пластиковой обшивке «двухколесного любимца» или приборной панели (если на ней имеется свободное место), можно смело приобретать зарядное устройство, выполненное в виде цилиндра с большой обжимной крепежной гайкой. Установить такие приспособления немного сложнее, чем изделия описанные выше:
- находим место для установки;
- наносим разметку (в наиболее удобном месте, обязательно убедившись, что под ним имеется достаточное свободное пространство);
- снимаем соответствующий элемент обшивки или приборную панель;
- в соответствии с нанесенной разметкой сверлим отверстие необходимого диаметра;
- вставляем в него зарядное устройство;
- фиксируем обжимной гайкой;
- монтируем обшивку (или приборную панель), с установленным зарядным устройством, на место;
- протаскиваем провода, подключаем их к аккумулятору и фиксируем с помощью хомутов к штатной проводке и металлическим элементам мотоцикла.
Такие зарядные устройства от «Onever», «Iztoss» или «Eachgo» стоят 300-500 рублей.

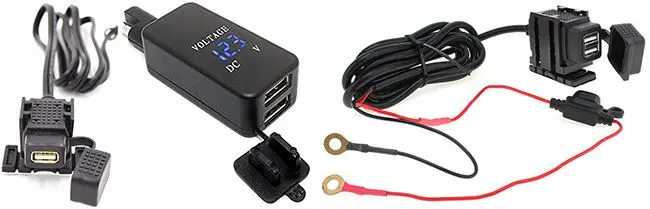

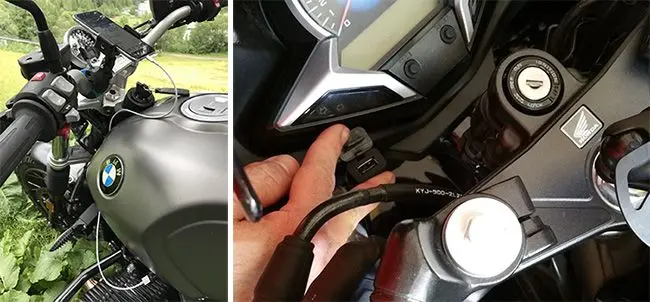

Для скрытой установки (в месте недоступном для глаз «вандалов») подойдут универсальные приспособления с креплением под имеющийся технологический винт или на двухсторонний скотч. На мотоцикле такие устройства можно, например, установить под водительским сиденьем (однако заряжать гаджет во время движения будет невозможно) или под бензобаком.
Такие зарядки с USB-розеткой для мотоцикла от «Konnwei», «Sikeo» или «Shunwei» сегодня стоят 450-550 рублей.
USB зарядка своими руками
Для самого простого (правда, достаточно «архаичного» по современным меркам) способа самостоятельного изготовления юсб-зарядки для мотоцикла понадобятся:
- микросхема - стабилизатор напряжения (например, L7805 с входным напряжением от 7,5 до 35В, выходным напряжением 5В, максимальным током нагрузки до 1А, защитой от перегрузки и короткого замыкания, стоимостью 14-17 рублей);
- выключатель (цена 30-40 рублей);
- часть от удлинителя USB (с разъемом типа «мама»);
- радиатор для микросхемы (например, от компьютерного процессора или видеокарты);
- монтажные провода.

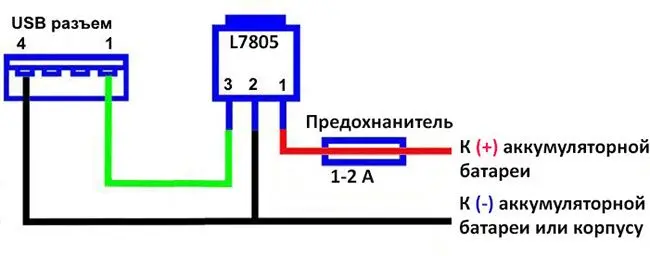

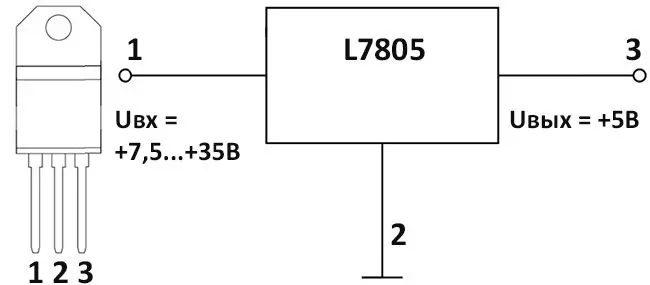

Схема подключения достаточно проста даже для человека, не обладающего глубокими познаниями в электронике:
Процесс изготовления:
- припаиваем к ножкам микросхемы провода, на места спайки одеваем термоусадку, греем феном или зажигалкой;
- прикручиваем микросхему к радиатору охлаждения;
- подпаиваем к выходным проводам USB-разъем;
- крепим его в удобном для использования месте (пластиковыми стяжками-хомутами или двухсторонним скотчем);
- плюсовой провод подключаем к «+» аккумулятора (в разрыв подсоединяем колодку с предохранителем и выключатель);
- минусовые провода от разъема и микросхемы подсоединяем к «–» аккумуляторной батареи или корпусу.
Вместо микросхемы (с достаточно большим радиатором) можно использовать готовый модуль с импульсным стабилизатором напряжения и установленными на плате одним или двумя USB-разъемами. Такие «полуфабрикаты» с входным напряжением от 6 до 40В и выходным напряжением 5В (максимальный ток нагрузки до 3А) от китайских производителей («Flying Elephant», «FGhGF» или «Yufo-IC») сейчас стоят 80-150 рублей.

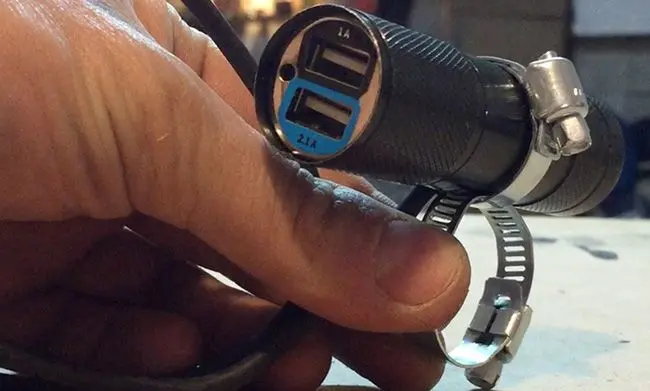

Габаритные размеры таких модулей незначительны: длина – 59-60 мм, ширина – 21-22, высота – 14-17 мм. Корпус можно изготовить, например, из отрезка пластиковой трубы подходящего диаметра, вышедшего из строя портативного фонарика или старого электролитического конденсатора. Необходимо только подключить провода, подсоединить предохранитель и выключатель. Для крепления на руль мотоцикла можно использовать пару металлических хомутов.
Критерии выбора
Выбор конкретной модели зарядного приспособления во многом зависит от марки мотоцикла. Например, если на приборной панели имеется достаточно свободного места, то можно приобрести врезную модель. При этом цвет индикатора режима работы лучше подобрать в тон подсветки основных приборов (спидометра, тахометра и так далее). Да и дизайн прибора не должен нарушать общую эстетическую картину. Благо широкий ассортимент изделий, имеющихся в продаже, позволяет легко это сделать.
Модели зарядных приспособлений, предназначенные для скрытой установки или с креплением на руль, подойдут, практически, для любой марки мотоцикла. Здесь стоит обратить внимание на необходимое количество одновременно подключаемых мобильных устройств и наличие/отсутствие встроенного вольтметра.
Так как, мотоцикл эксплуатируется при самых различных погодных условиях, необходимым условием, предъявляемым к любому дополнительному оборудованию (зарядка не является исключением) является повышенная защита от попадания влаги и пыли.

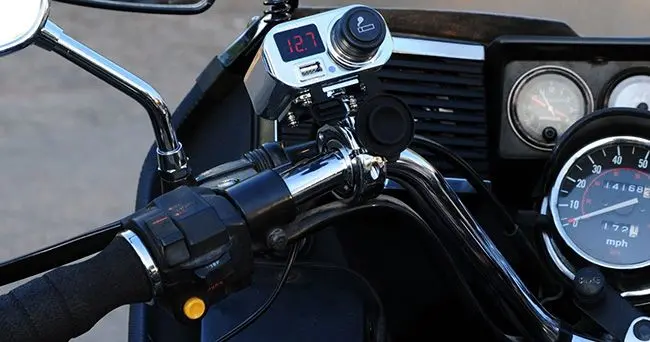

И последний (а для кого-то и очень важный) критерий выбора – внешнее оформление. На руле, конечно, изделия в хромированном корпусе будут смотреться «круче» обычных пластиковых коробок и цилиндров. Однако и цена на них будет значительно выше.
