Показания вольтметра, установленного на мотоцикле, позволяют владельцу получать информацию не только о состоянии аккумуляторной батареи, но и о работе генератора и реле-регулятора.

Любому владельцу мотоцикла периодически приходится проверять напряжение бортовой сети (обычно с помощью мультиметра). Это необходимо делать, чтобы контролировать работу генератора и реле-регулятора; а также состояние аккумуляторной батареи. Если произвести несложный тюнинг своего байка и установить вольтметр для мотоцикла, то получать информацию о напряжении бортовой сети можно постоянно. Разнообразие этих приборов (по цене, способу крепления и подключения) позволяет произвести такую полезную доработку транспортного средства, даже не обладая особыми техническими навыками и глубокими познаниями в электротехнике.

Вольтметр в гнездо прикуривателя

Для владельцев мотоциклов с гнездом прикуривателя (штатным или установленным самостоятельно) самым простым способом контроля напряжения бортовой сети является установка готового измерительного прибора, специально предназначенного для монтажа в это гнездо. Выбор довольно широк: есть узкоспециализированные устройства, которые отображают только напряжение; есть приспособления, оборудованные дополнительным гнездом USB для подзарядки мобильных гаджетов или встроенным термометром.

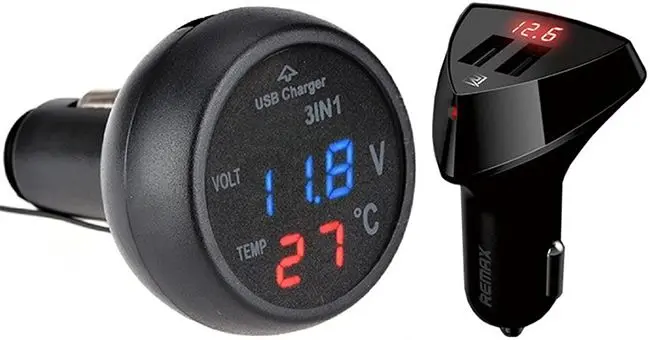

Приборы для установки в прикуриватель

Основным достоинством таких измерительных приборов является простота их монтажа, а именно, достаточно вставить приспособление в прикуриватель и можно контролировать напряжение бортовой сети.

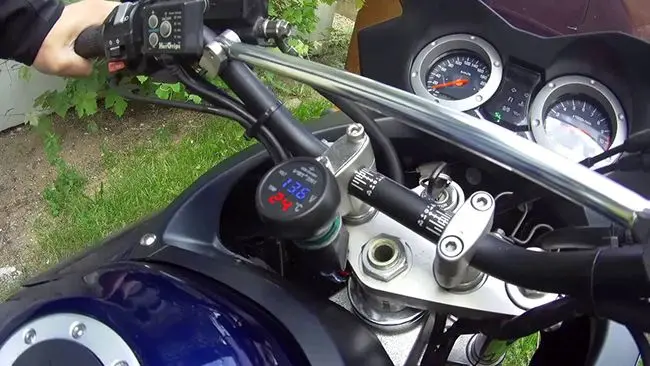

Вольтметр-термометр

Никаких дополнительных работ (установки тумблера, дополнительного реле или предохранителя) проводить не потребуется. Недостаток: довольно часто гнездо прикуривателя установлено изначально в плохо просматриваемом месте.

Вольтметр с выключателем

Еще один простой и надежный способ – монтаж измерительного прибора со встроенным выключателем. Установить такой вольтметр на мотоцикл предельно просто:

  • фиксируем прибор в удобном и хорошо просматриваемом месте (обычно с помощью хомута на спице руля);
  • прокладываем провода от прибора до аккумулятора;
  • подключаем их к батарее (красный к «+», черный к «–»);
  • в разрез красного провода устанавливаем предохранитель 0,5÷1,0 А (если такового нет в комплекте поставки);
  • закрепляем провода с помощью пластиковых хомутов.

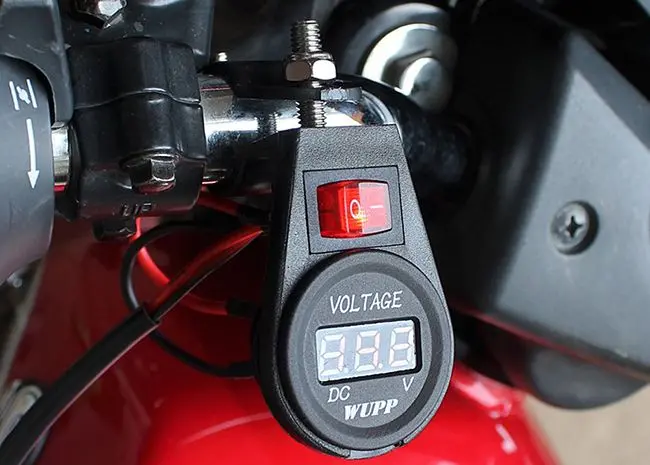

Вольтметр с выключателем

Внимание! После того как вы заглушили двигатель, не забудьте отключить вольтметр с помощью переключателя. За время продолжительной стоянки прибор может довольно существенно «посадить» аккумулятор.

Подключение к замку зажигания

Современные цифровые вольтметры, предназначенные для установки на мотоцикл, имеют весьма небольшой ток потребления (как правило, не более 20 мА). Поэтому их можно подключать непосредственно к контактам замка зажигания (без риска подгорания контактов). Алгоритм установки:

  • монтируем измерительный прибор в удобном для обзора месте (например, с помощью двухстороннего скотча);
  • черный провод подключаем на массу (под любой крепежный винт);
  • находим на замке зажигания коммутируемый контакт +12В и подключаем к нему красный провод от вольтметра.

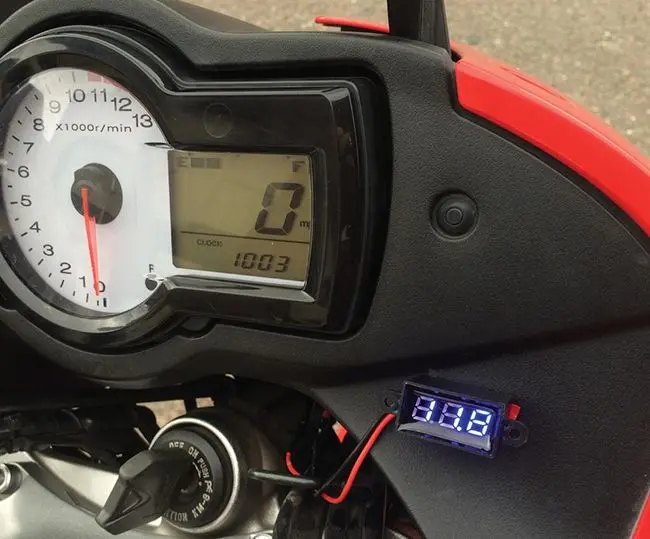

Вольтметр, прикрепленный двухсторонним скотчем

На заметку! Воспользовавшись мультиметром, находим контакт, на котором +12В появляются после включения зажигания. Подключаем к нему красный провод вольтметра. Иногда такой способ оказывается проще, чем подключение к контактам замка зажигания.

Подключение вольтметра через дополнительное реле

Самый правильный (с технической точки зрения) способ подключения вольтметра для любого мотоцикла – использование дополнительного реле. Для такого метода понадобятся:

  • любое 4-х или 5-ти контактное автомобильное реле (например, 90.3747-10 стоимостью 70÷100 рублей);
  • переходная колодка (цена 40÷60 рублей);
  • провода, изоляционная лента, пластиковые хомуты.

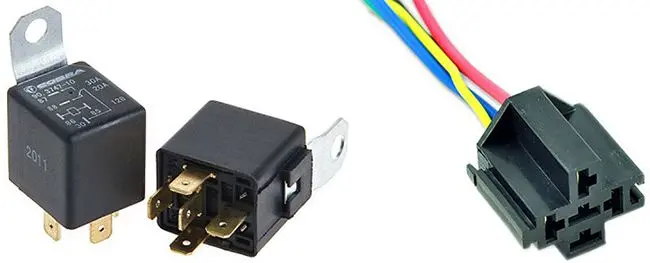

Реле для подключения вольтметра

Схема подключения проста:

  • контакт реле 86 подсоединяем к коммутируемому «+» замка зажигания;
  • контакты 30 и 85 – к «–» аккумуляторной батареи или корпусу;
  • контакт 87 – к минусу измерительного прибора (черный провод);
  • красный провод вольтметра подсоединяем к «+» аккумуляторной батареи.

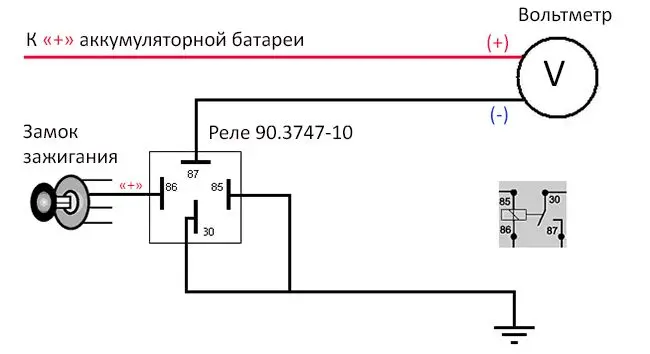

Схема подключения

Теперь при включении зажигания будет срабатывать реле и через замкнутые контакты (30 и 87) вольтметр будет подключаться к аккумуляторной батарее.
